• 導體材質： T2紫銅
• 絕緣材質： PA66 + GF25
• 品牌： RHI/人禾
• 適用范圍： 動力電池、電控、電機、充電樁、高壓配電柜等電氣連接

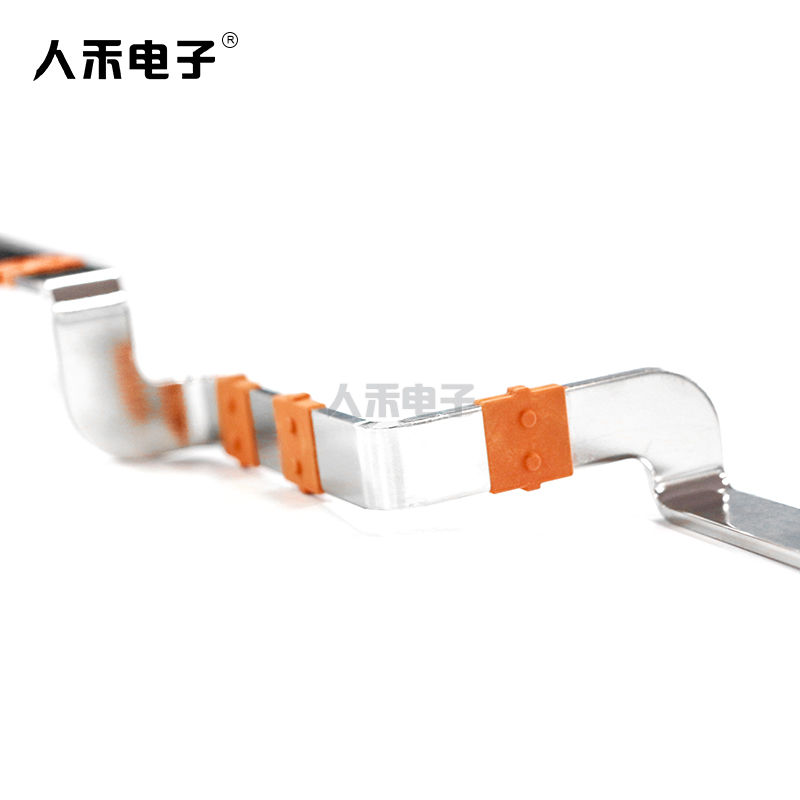

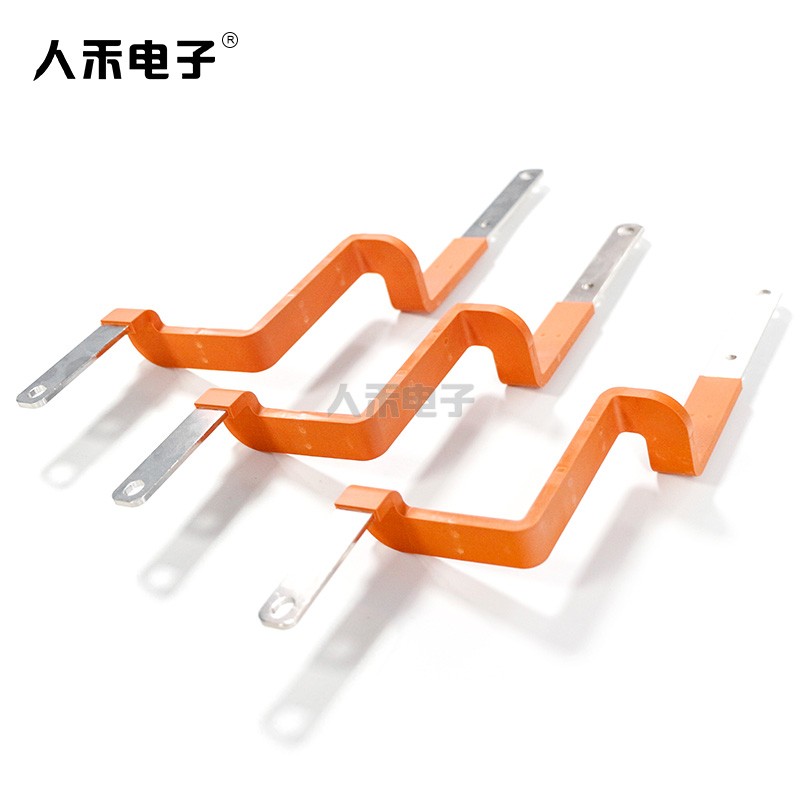

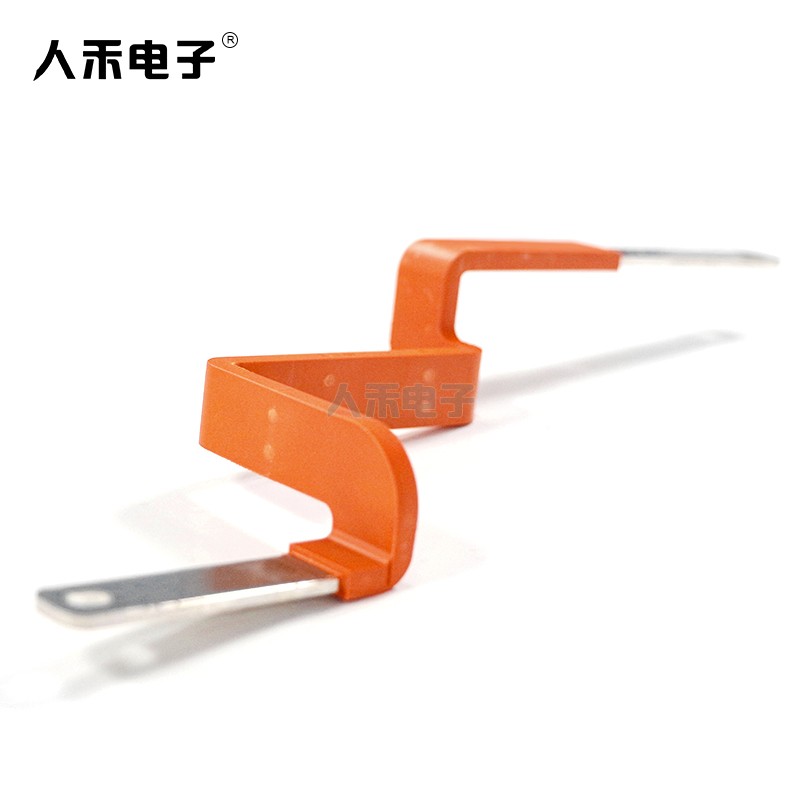

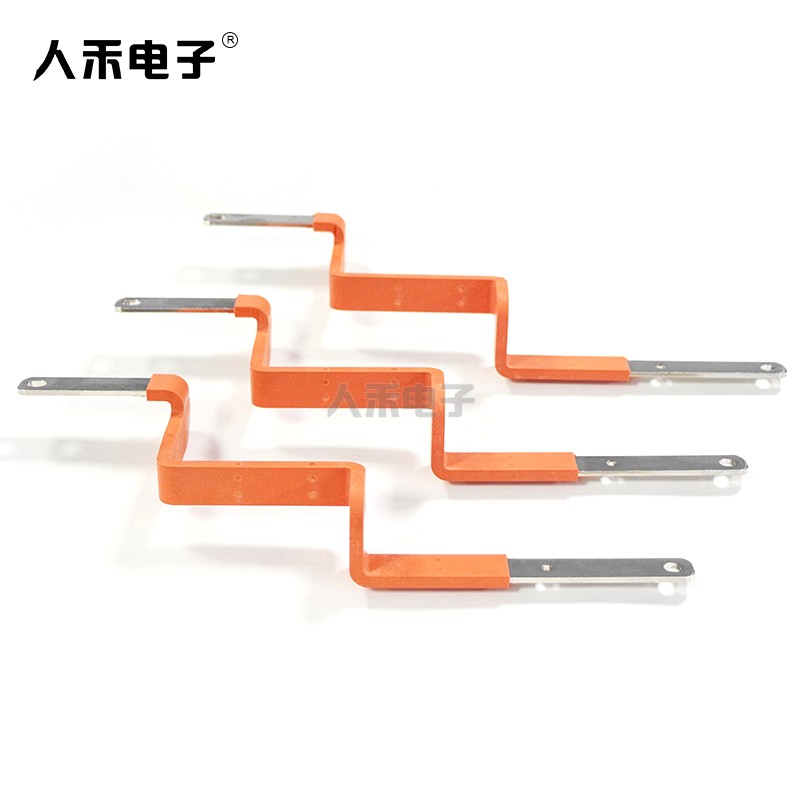

電機銅排用于新能源汽車電驅：絕緣可靠，可定制化

這款電機銅排專為高性能電驅系統設計，采用25%玻纖增強PA66，具備優異的絕緣性和機械強度。廣泛應用

于牽引電機，可靈活連接控制器、電池包和扁線電機。

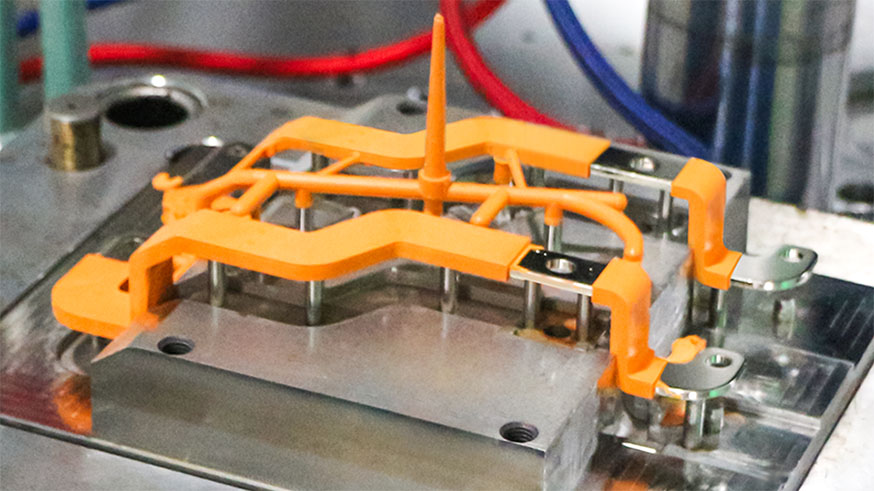

通過立式注塑機及專用模具，兩道注塑工序完成制造：第一步導體定位，第二步對銅材進行全包覆。該工藝

確保可靠絕緣、優良機械性能和便捷系統集成，并支持定制化設計，提升功率密度和生產自動化水平。

注塑母排工藝與技術要求

注塑母排采用嵌件注塑工藝，通過銅排預處理、精密模具設計及工藝控制，確保絕緣層穩定可靠。

• 模具設計：嵌件定位精準，采用銷釘或卡槽固定，避免移位。

• 外觀質量：表面光滑，無翹曲、雜質、色差及填充缺陷。

• 絕緣性能：厚度均勻，最小值≥設計值90%，偏差≤±0.2mm。

• 機械性能：彎曲試驗無剝離裂紋；抗沖擊≥20kJ/m2，抗張強度≥40MPa。

• 環境適應性：經高溫老化與“雙85”測試，絕緣保持率≥80%，擊穿電壓下降≤20%，無霉變

應用領域

• 電機連接：在新能源汽車驅動電機中，注塑銅排可在長期振動和機械應力下保持可靠電氣連接。采用

  PA66+GF或PPS+GF等高性能絕緣材料，具備優異的耐熱性、機械強度和絕緣性能，實現定子繞組與

  高壓電源的安全高效連接。

• 電池包連接：在電池系統中，注塑母排用于高壓下的電芯與模組互聯，要求導電性優良、耐腐蝕性強，

  以降低接觸電阻、提升能效。注塑絕緣層增強防護，防止短路，確保充放電過程中的安全與可靠。

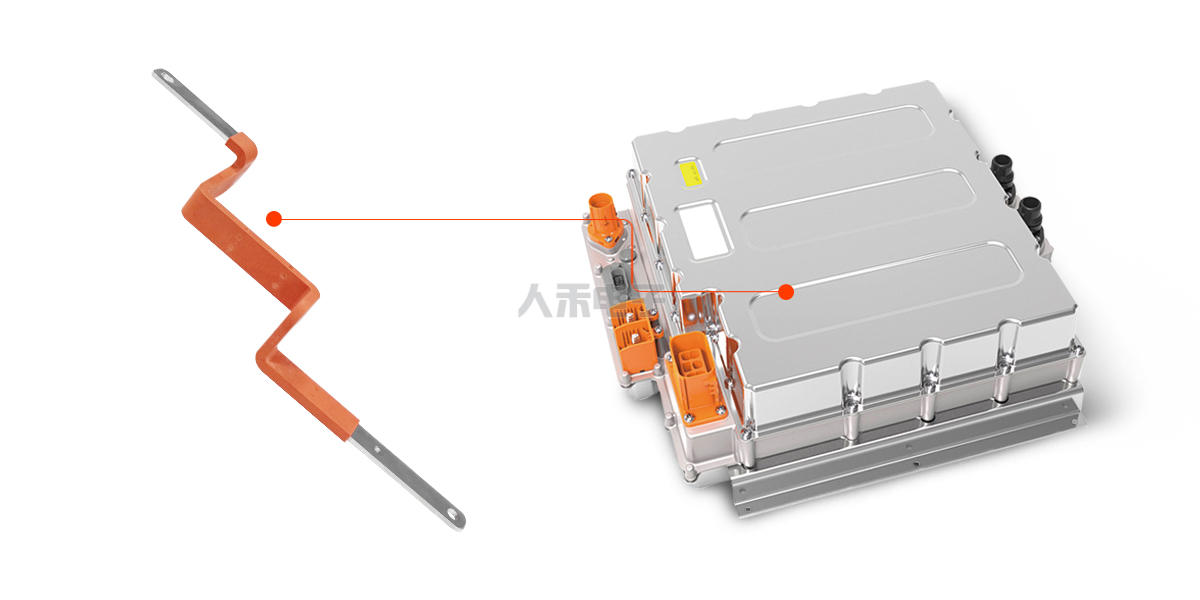

• 控制器系統：在電控系統中，注塑母排連接電控與電機、電池，適應苛刻工況。其設計兼具耐熱性、

  電磁屏蔽及緊湊結構，通過定制化注塑實現高集成互聯，既滿足大電流承載，又提升功率密度和系統

  空間利用率。
